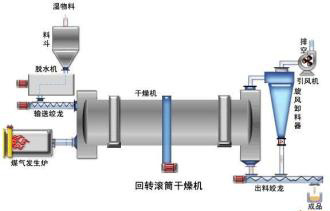

回转滚筒干燥机

1、回转滚筒干燥机支承的介绍
　　回转滚筒干操机整个筒体长21 000mm，直径2428 mm，容积95m³，在距进料端4200mm处设置一个滚圈和两个支承滚圈的托轮，构成进料端支承，在距出料端4200mm处设置一套相同的出料端支承。为防止筒体在运行中的轴向移动,在进料侧的滚圈轴向两侧各设有档轮。滚圈与托轮表面接触，构成一对承载元件，用来支承整个筒体及物料的重量。两个托轮的中心线夹角为60°。
2、滚口、托轮磨损特征
　　滚圈和托轮表面沿周向均布有连续整圈划伤沟槽，槽深约0.5mm，宽约1mm，沟槽两侧有不规则的毛边；表面有点状麻坑，局部有指甲盖大小的黑褐色斑痕。并且两者表面均有大小不等的V形凹坑不断扩大，有典型的裂纹扩展线，随着运转周期的增长，凹坑不断扩大，边缘金属被压溃成金属屑挤出脱落。托轮表面有细徽裂纹，呈放射状和圆弧网状。裂纹在表面有延伸趋势，由断面向纵深扩展，表面有金属皱折，沿裂纹缝隙敲击，金属块脆性剥落。同时，托轮表面粘附有金属凸起物，形成局部高点，使滚圈、托轮接触梢度降低。
