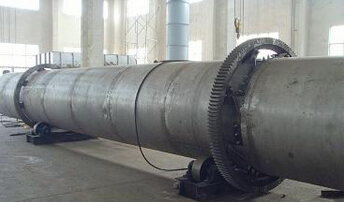

回转滚筒干燥机

　　按照热风的吹入方式将叶片式穿流回转滚筒干燥机分为端面吹入型和侧面吹入型两种。端面吹入型，其筒体水平安装，沿筒体内壁圆周方向等距离装有许多从端部入口侧向出口侧倾斜的叶片(百叶窗)，热风从端部进入转筒底部，仅从下部有料层的部分叶片间隙吹入筒内，因此能有效地保证干燥在热风与物料的充分接触下进行，回转滚筒干燥机不会出现短路现象。
　　
　　物料则在倾斜的叶片和筒体的回转作用下，由入口侧向出口侧移动，其滞留时间可用出口调节隔板调节。侧面吹入型与端面吹入型不同的是，筒体略带倾斜安装，大部分热风从开有许多小孔的筒体外吹入筒内，其方向与筒内物料的移动方向成直角，再穿过三角形叶片的百叶窗孔进入料层。在回转筒体外壁四周装有箱型壳体，并沿回转筒体长度方向分成3一4个独立的室。
　　
　　每个室都有独立的鼓风机、空气加热器以及进气口和排气口。热风温度以及循环风量、排气量均能自行调节。这种类型的干燥器体积传热系数大，约为349一1745 W/(m3·℃)，干燥时间短，约为10 - 30 min，物料的填充率较大，约为20%一30%。装置容积相对较小。料层阻力为98一588 Pa，通过风速一般为0.5一1.5m/s,筒体的转速约为常规直接加热回转滚筒干燥机的1/2左右，使用的热风温度为100一300 9C。在工业上，常用这种干燥器干燥粒状、块状或片状物料，例如焦炭、压扁大豆、砂糖等忌破坏的物料。此外，像塑料颗粒一类必须干燥到很低水分的物料以及像木片、纸桨渣、大柴棒等密度小的物料，都可以用它来干燥。
